最近的改装进度可以说是喜忧参半，踩了不少坑，但也把图雅诺的底盘和内饰硬装往前推进了一大截。这台水泥灰移动工作室的施工节奏也明显加快了。

以下是最近几周的实操记录复盘：

一、 踩坑与“被动升级”的内饰工程

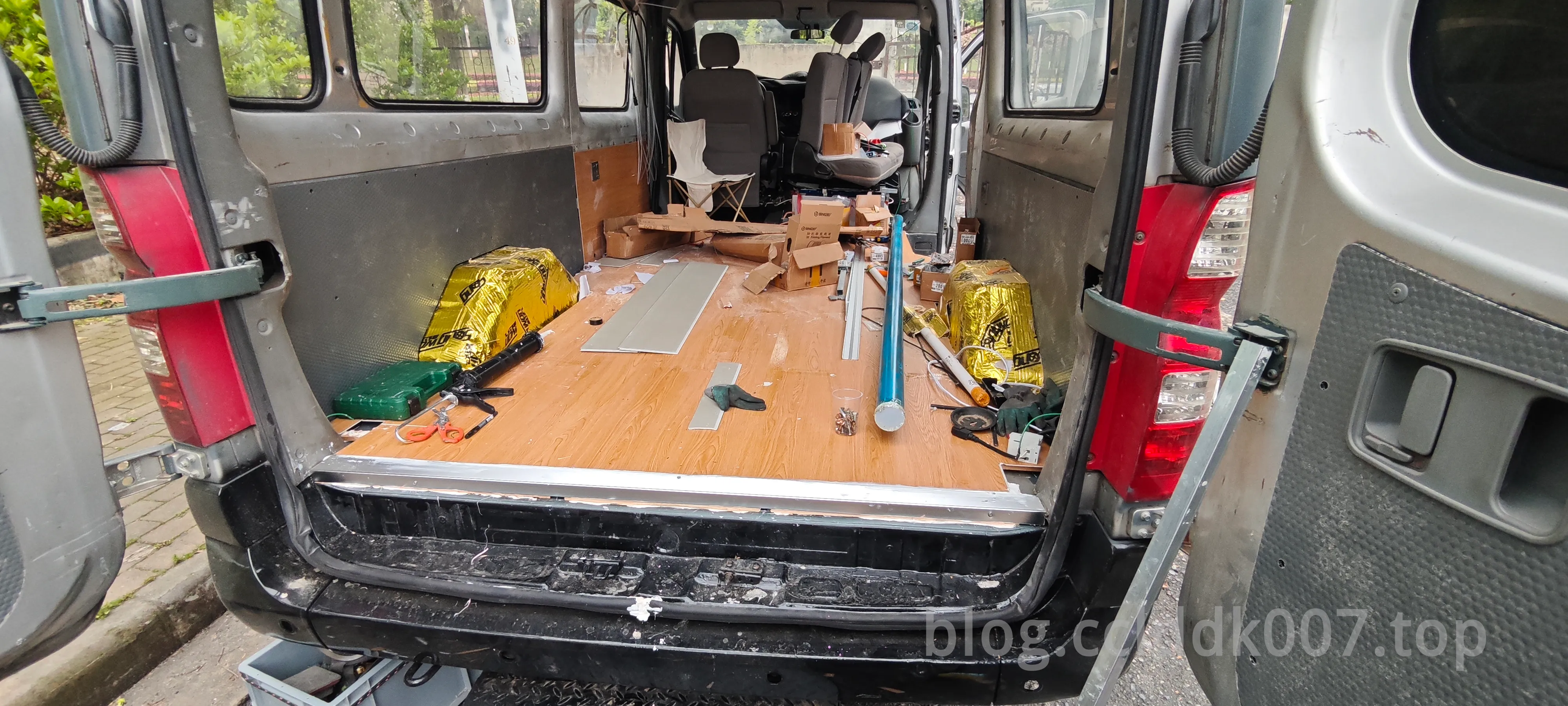

在友人的帮助下把之前买的 SPC 石塑锁扣地板终于铺上去了，防水阻燃的质感确实没得说。但作为第一次铺地板的“纯新手”，我们犯了一个致命的物理力学错误——没有处理好底层的平整度和锁扣接头。结果导致有几处接头下方悬空，踩上去直接塌陷断裂了。后续还得想办法局部拆除或者打结构胶补救。不过，搭配上铝合金门槛防滑条收边后，尾门处的整体视觉效果瞬间提升了一个档次。

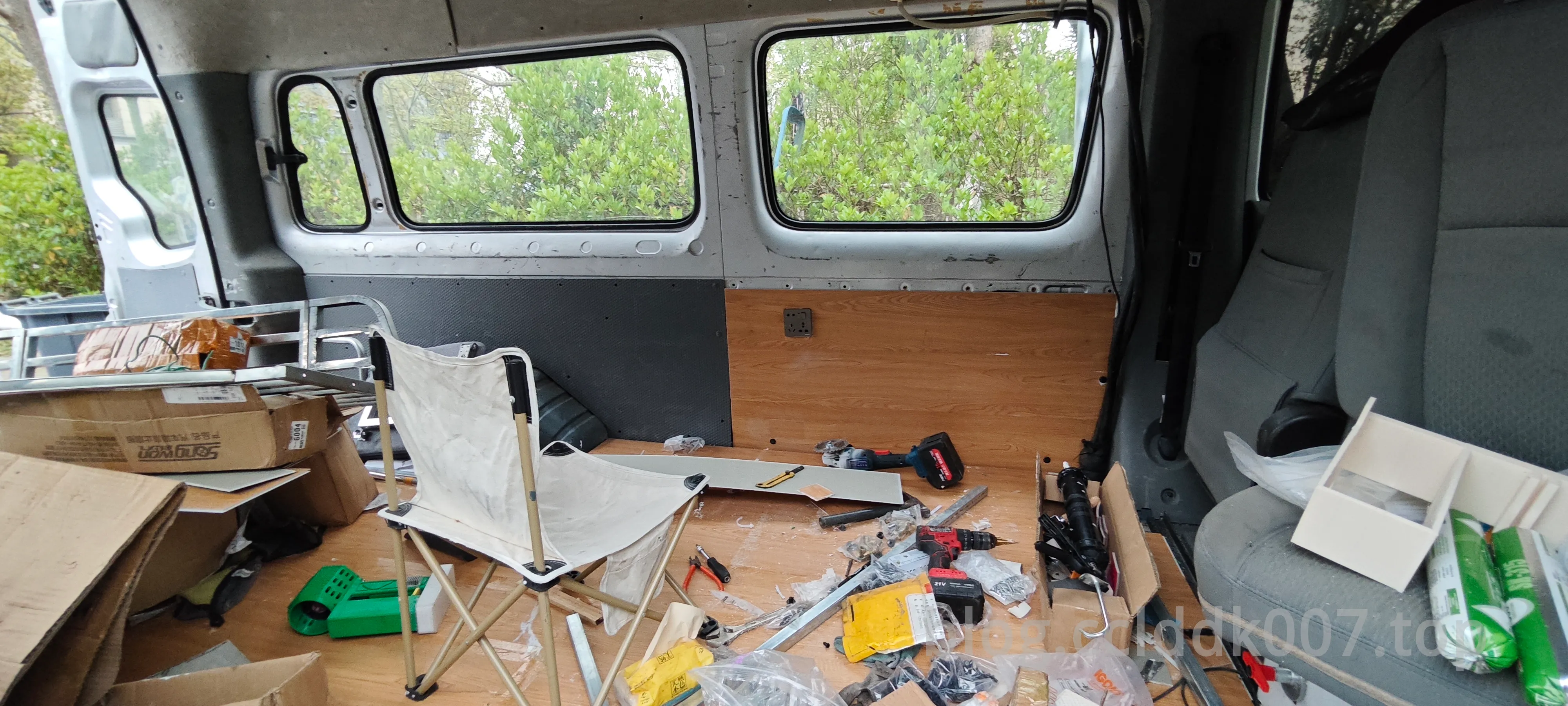

相比地板的塌陷，更让人抓狂的是一段“插曲”：我把原本准备做内饰的板材临时堆放在了空地上，结果转头就被保洁阿姨当废品捡走（或者说偷走）了！看着光秃秃的车厢，当时真的有点崩溃。 但这也逼出了一个意外的解决方案——我索性把剩余的 SPC 石塑地板用强力结构胶直接贴在了侧面舱壁上。没想到效果出奇的好！石塑板本身的木纹质感让车厢多了一份温润，而且防剐蹭能力比原先的板材强多了，算是因祸得福。

二、 空间骨架成型：角钢的“乐高”时间

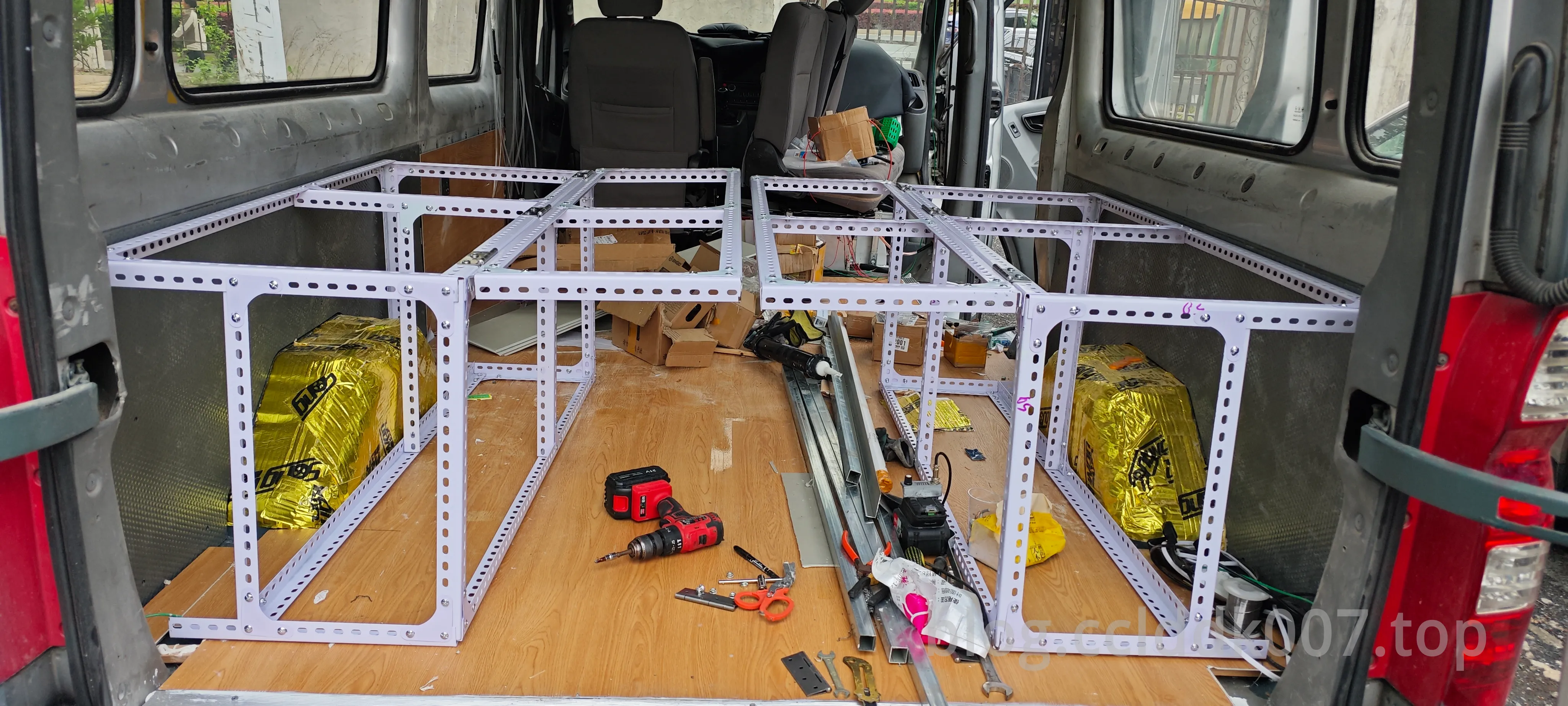

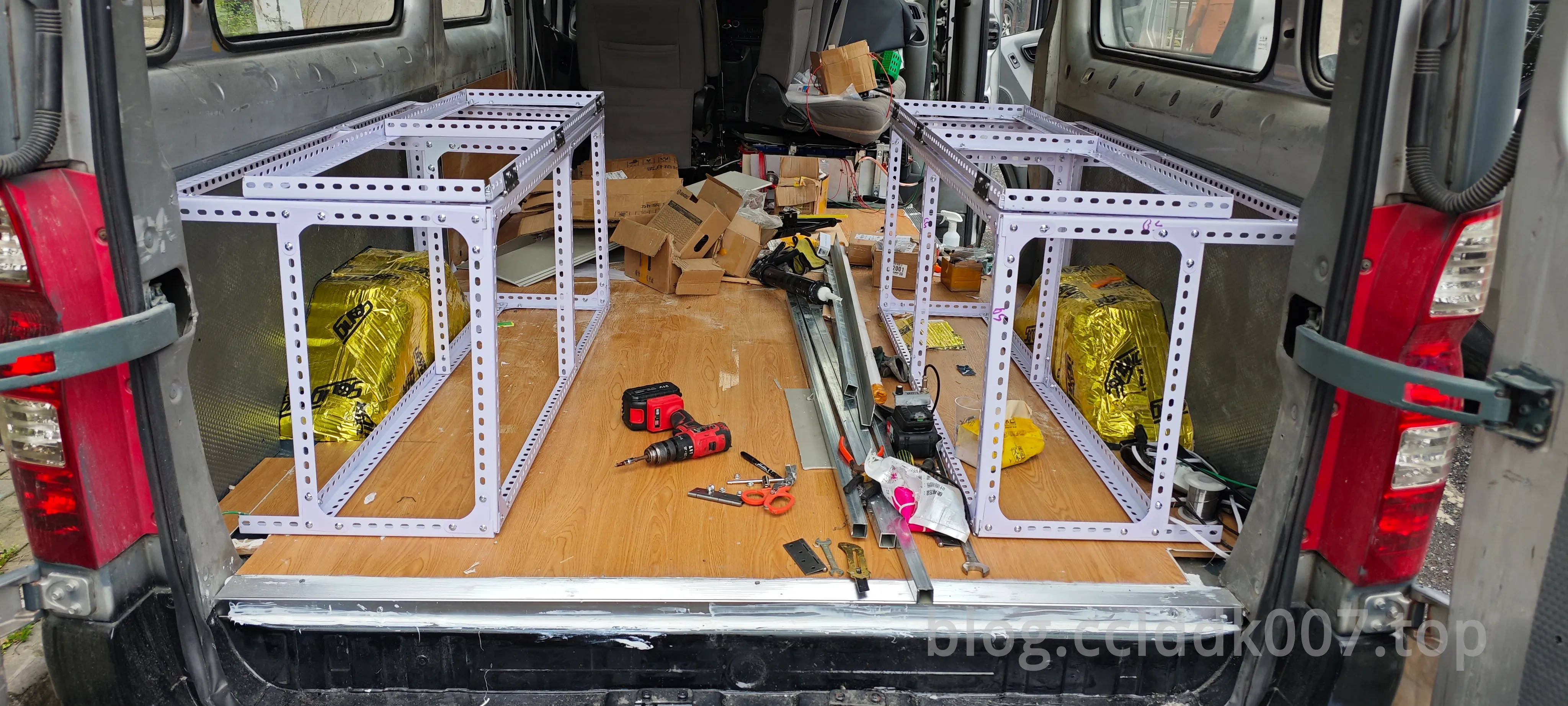

从图片里也能看到，之前敲定的角钢替代铝型材方案正式落地了。 我用白色的万能角钢搭建了左右两侧的床架和底部的储物柜/设备舱骨架。高强度螺栓配合角码全部拧紧后，这套钢制骨架的刚性远超预期。虽然看起来略显工业风，但它极其牢固，而且把水箱、电池组和双向逆变器的空间完美预留了出来。等后续用免漆板把外立面一包，就是妥妥的高级定制房车家具。

三、 进军深水区：底盘与 24V 驻车空调

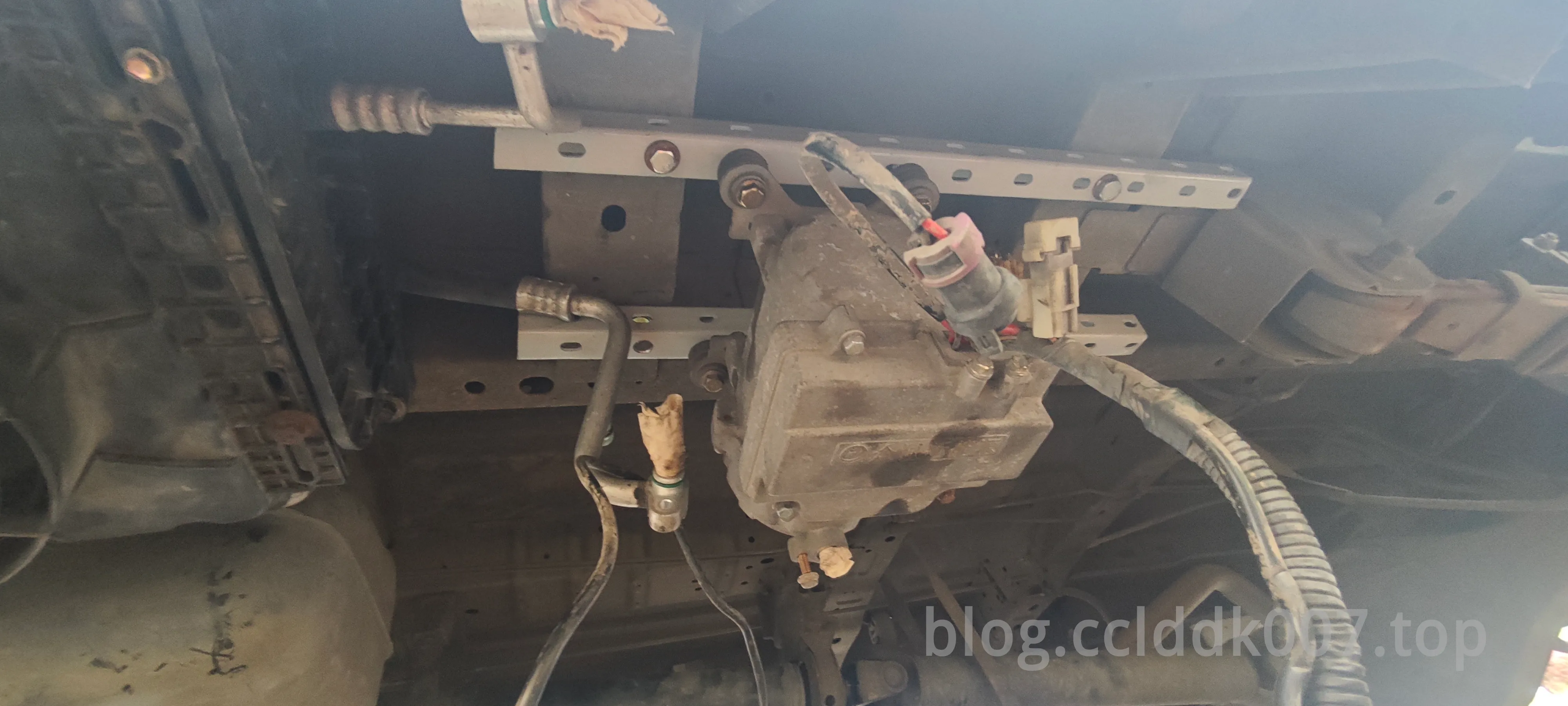

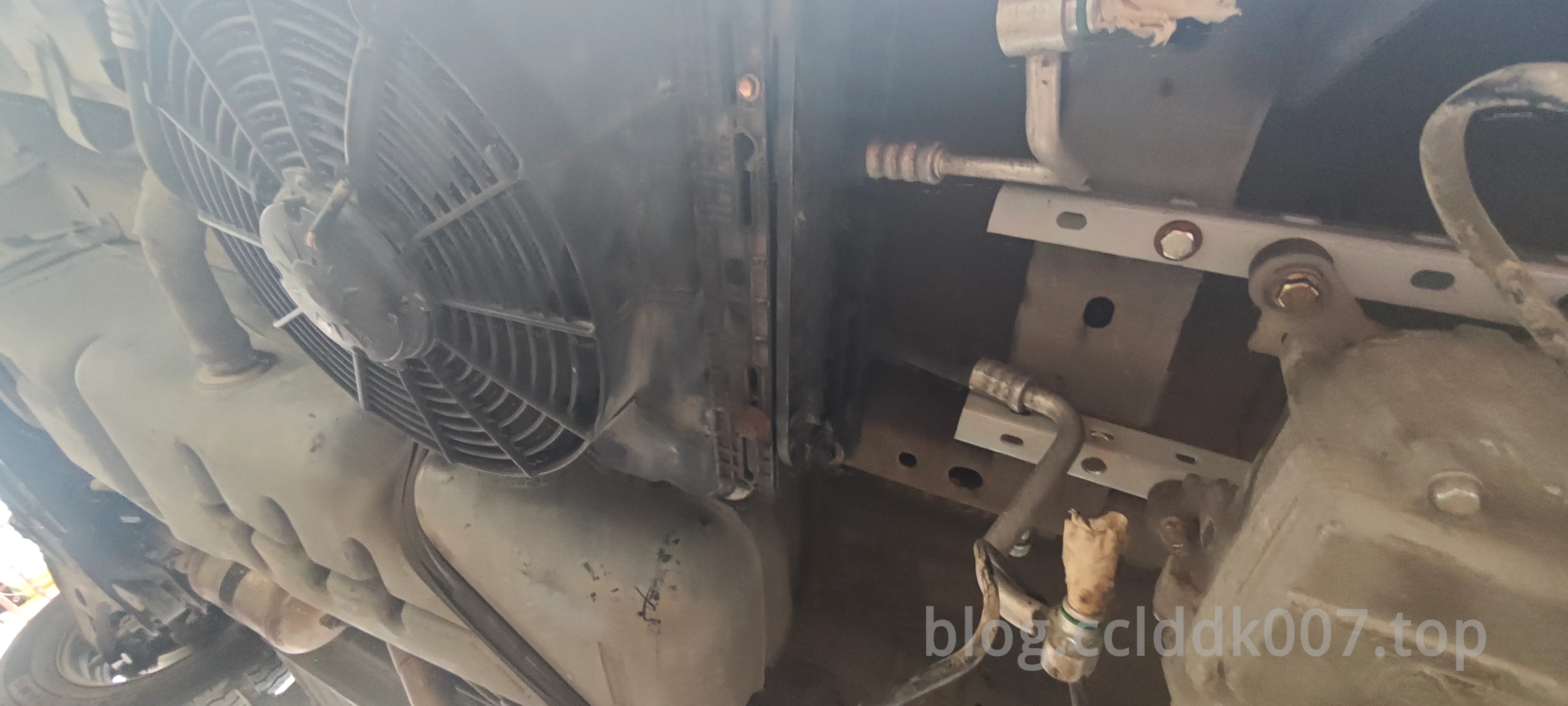

这两天最累的活儿就是钻车底。图雅诺的底盘空间非常局促，但我还是成功地把 24V 驻车空调的压缩机和冷凝器进行了分体式吊装固定（看图上的支架和螺栓，极其硬核）。 这套方案能最大程度降低车厢内的共振和噪音。不过目前的进度卡在了管路连接上——原装的管线不够长，还在等之前采购的那些 R12 / 5分转4分的定制空调转接头到货，到了之后才能进行管路压接和抽真空加冷媒。

同时，车内的强电网络也初步落位。利用 RVV 纯铜软线和漏保开关，我在车内前、中、后布置了三处 220V 的交流插座，后续不论是给电磁炉供电，还是插电烙铁做电子焊接，都极其方便。

最后，太阳能板的车顶免打孔塑料固定支架也已经用结构胶粘合完毕，静待车顶光伏阵列的铺设。

四、 Free 升级当妈了！

在枯燥且充满金属粉尘的改装岁月里，迎来了最治愈的时刻——Free 顺利生下了 4 只健康的小边牧！ 看着纸箱里这四个黑白相间、嗷嗷待哺的小肉球，感觉一切辛苦都值了。

管路接头快点到货吧，下一篇日志，争取让这台车的空调吹出冷风！

📊 图雅诺二期改装增量 (概览)

💡 补充清单 A：24V光影与基础电子辅料 (老五数码之家) 这单主要负责全车的动态氛围灯以及一些接口面板的 DIY，合计 ￥147.3

WS2811 嵌入式硅胶灯带 (七彩幻彩，10件)：￥39.00

24V转5V 30A 车载大功率降压电源 (150W极限输出，给全车灯带供电的心脏)：￥15.00

低压 COB 灯带 24V (自粘超薄铝槽)：￥25.00

防水 5米 白光 LED 灯带 (2件)：￥10.00

摇杆方向电位器带开关 (4件，估计要给中控台做物理摇杆了)：￥4.00

温度计显示屏 (4件，监控各区域温度)：￥2.00

强电接口配件 (同向排插、AC品字插座、三脚插头、插座面板等)：￥17.40

其他散件 (Type-C母座板、RGB控制盒、电源线、60W快充线等)：￥14.90

🧠 补充清单 B：全车智能与环境感知核心 (梦硕电子企业店) 这单是全车 Home Assistant 边缘计算节点的“弹药库”，合计 ￥345.3

算力大脑核心：

ESP32-C3 开发板 (5块，带蓝牙/WiFi)：￥52.35

S2 Mini V1.0.0 (ESP32-S2) (5块)：￥59.85

DIY ESP-32S 扩展板 (5块)：￥52.50

执行层驱动模块：

高低电平触发 隔离 MOS 管控制板 (不同规格共8块，用来无声控制水泵、电磁阀、灯光)：￥26.38

继电器模块 (含4路/8路等，不同规格多块)：约￥20.95

大功率 MOS 触发开关模块 (2块)：￥3.60

双路电机驱动模块 (用于窗户或机械结构)：￥4.09

环境与姿态传感器：

AS5600 磁编码器 (5块，配合同步带做高精度机械定位)：￥27.25

INA226 电压电流检测模块 (2块，精准监控局域电路功耗)：￥19.54

MQ-2 烟雾传感器 & MQ-135 空气质量传感器 (各2块，车内安防与换气预警)：￥19.96

GY-BME280 温湿度气压传感器 (2块)：￥23.94

GY-521 MPU6050 六轴陀螺仪 (2块，监控车身姿态或防盗报警)：￥6.98

电源转换模块：

LM2596S / MP1584EN 降压模块 (10块，给各个传感器就近提供 5V/3.3V 干净电源)：￥24.90

🔌 1. 强弱电网络与线缆工程

这是构建安全220V交流系统和全车供电主干的增量包：

全新交直流一体取电器 (输出纯正220V，户外充电站取电神器)：￥221.00

各规格国标纯铜线束总包 (含RVV 3芯2.5方15米、RVVB 2芯20米、10方主线5米、黄绿接地线50米等)：￥292.13

德力西 2P 漏电保护器 (32A，2个，入车强电第一道保命防线)：￥38.92

家用配电分线盒及86型多孔插座 (3只装)：￥48.68

小计：￥600.73

🏗️ 2. 空间结构与五金辅材 (角钢方案落地)

替代昂贵铝型材的性价比架构及收边耗材：

万能角钢条及配套螺丝角码 (24241.0型号10根、38382.0重型15根)：￥264.28

铝合金护角边条与楼梯防滑条 (用于车厢台阶及家具收边)：￥112.27

太阳能电池板塑料安装支架 (免打孔6件套)：￥38.90

中性硅酮结构胶 (360g白胶，4支装)：￥56.80

小计：￥472.25

❄️ 3. 驻车空调系统专属改造

进军深水区：重塑图雅诺的制冷回路：

驻车空调定制管路及各类转接头 (含R12接头、5分/4分压板转外牙接头、母嘴转接头等共9单)：￥141.00

小计：￥141.00

📡 4. 极客智控与底层硬件升级

全屋智能感知与电池包进阶管理：

毫米波雷达组 (海凌科LD2402、LD2451 x2、60G-BSD盲区预警模块)：￥97.19

BMS进阶管理组件 (ETA3000 14串主动均衡板、嘉佰达配套均衡采样排线组)：￥64.79

DC9-150V 降压电源模块 (宽压输入转5V/12V，2个)：￥30.00

PCI-E 2.5G 千兆网卡 (软路由/HA服务器网络拓展)：￥28.70

LED 铝材长条卡槽 (12mm规格，10米，用于隐藏灯带)：￥23.92

21700 亿纬锂电池 (3节装)：￥21.60

小计：￥266.20

🧰 5. 底盘整备、随车工具与耗材

长途穿越的战勤保障补给：

道路救援安全包 (省力手摇3吨千斤顶、三角警示牌、反光背心 x2)：￥62.81

图雅诺原厂手刹拉线 (底盘维护更替)：￥30.00

除胶与漆面修复耗材 (三和除胶剂、太阳膜除胶剂、蓝色车漆补漆笔)：￥33.68

施工与内饰辅料 (劳保手套、汽车内饰尼龙卡扣600个、松下电池)：￥69.80

小计：￥196.29

🧮 本期增量物料开销总计：￥1726.37

合并以上清单

💰 增量合并总计：￥2218.97
